산정보 보기 웹사이트 만들기(5) - path의 transform 효과로 박스가 제대로 나타나지 않는 문제 해결

lamarcK 2025. 4. 15. 06:51

svg의 각 path가 hover할 시 그라데이션 효과와 함께 별 하늘 효과를 적용하려고 했는데 fill의 한계인지 어느 한 패턴이 다른 패턴을 덮어버리는 문제가 발생했다. 만약에 그라데이션을 별 패턴에 적용할 경우 예쁘지 않은 박스 형태로 그라데이션이 적용되버렸다.

...

그렇다고 박스 자체의 적용 크기를 키우면 그라데이션 자체가 제대로 적용이 안되버리니 아예 개발자 도구에서처럼 박스 자체를 좌표로 따서 그 부분에 전체 그라데이션을 적용하고 효과도 주려고 했다.

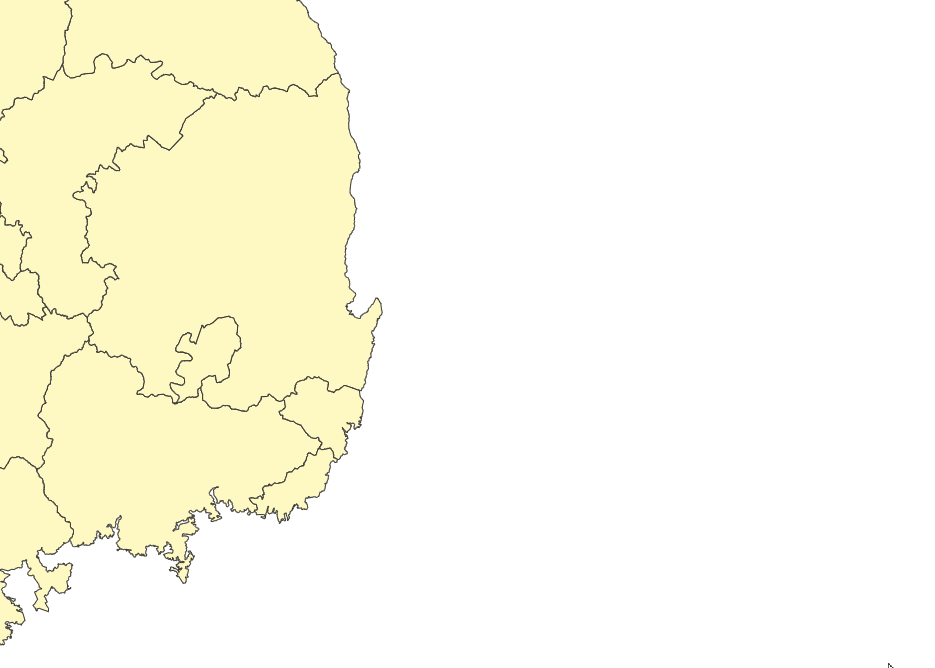

그런데 웬걸. 실제로 박스를 가져오니 이런 문제가 발생했다.

문제 원인

결론부터 말하자면 path가 가진 transform 속성의 문제였다. 최종적으로 path를 이동시키니 path의 각 좌표를 최상단 하단 좌단 우단을 따도 어긋남이 발생한것.

문제가 뭔지 찾아보려고 svg 전체에 코드를 적용했더니 정확한 좌표로 박스가 생성되어서 path 개별의 transform 문제인 걸 확인했다.

💡 해결 방법: 최종 렌더링 좌표 사용 (getBoundingClientRect)

transform을 직접 계산하는 대신, 브라우저가 최종적으로 화면에 렌더링하는 요소의 위치 정보를 사용하여 해결했다.

path.getBoundingClientRect(): 경로 요소가 화면(Viewport)의 어느 위치에 픽셀 단위로 그려지는지에 대한 정보(left, top, right, bottom, width, height)를 얻는다. 이 정보는 모든 SVG transform과 CSS transform까지 고려된 최종 결과
svg.getScreenCTM(): SVG 좌표계에서 화면 좌표계로 변환하는 행렬(Matrix)을 얻는다
inverse(): 이 행렬의 역행렬을 구하면, 화면 좌표를 다시 SVG 좌표로 변환할 수 있다.
좌표 변환: getBoundingClientRect()로 얻은 화면 좌표(픽셀)를 역행렬을 이용해 SVG 내부 좌표로 변환한다.
변환된 SVG 좌표를 사용하여 하이라이트 <rect>의 x, y, width, height를 설정한다.

**// ★★★ 좌표 계산 및 박스 생성 시작 ★★★

// 1. path의 화면 기준 BBox 정보 가져오기 (픽셀 단위)
const clientRect = path.getBoundingClientRect();

// 2. SVG 요소 및 좌표 변환용 포인트, Matrix 준비
const svg = svgRef.current; // 편의상 변수 할당
if (!svg) return; // svg 요소 없으면 중단

const svgPoint = svg.createSVGPoint(); // SVG 좌표계의 점 생성
const screenCTM = svg.getScreenCTM(); // SVG -> 화면 변환 Matrix

if (!screenCTM) return; // CTM 없으면 중단

const inverseScreenCTM = screenCTM.inverse(); // 화면 -> SVG 변환 Matrix

// 3. 화면 좌표(clientRect의 좌상단, 우하단)를 SVG 좌표로 변환
svgPoint.x = clientRect.left;   // 화면 좌측 X
svgPoint.y = clientRect.top;    // 화면 상단 Y
const topLeftSVG = svgPoint.matrixTransform(inverseScreenCTM); // 변환된 SVG 좌상단 좌표

svgPoint.x = clientRect.right;  // 화면 우측 X
svgPoint.y = clientRect.bottom; // 화면 하단 Y
const bottomRightSVG = svgPoint.matrixTransform(inverseScreenCTM); // 변환된 SVG 우하단 좌표

// 4. 변환된 SVG 좌표를 이용해 하이라이트 박스의 최종 위치/크기 계산
const rectX = topLeftSVG.x;
const rectY = topLeftSVG.y;
const rectWidth = bottomRightSVG.x - topLeftSVG.x;
const rectHeight = bottomRightSVG.y - topLeftSVG.y;

// 5. 하이라이트 박스(<rect>) 요소 생성
const highlightRect = document.createElementNS(SVG_NAMESPACE, 'rect');
highlightRect.setAttribute('id', HIGHLIGHT_RECT_ID); // 식별용 ID 설정

// 6. 계산된 최종 SVG 좌표로 박스의 위치와 크기 속성 설정
highlightRect.setAttribute('x', `${rectX}`);
highlightRect.setAttribute('y', `${rectY}`);
highlightRect.setAttribute('width', `${rectWidth}`);
highlightRect.setAttribute('height', `${rectHeight}`);

// 7. 미리 정의된 스타일 적용
Object.entries(HIGHLIGHT_STYLE).forEach(([key, value]) => {
  const styleKey = key.replace(/([A-Z])/g, '-$1').toLowerCase();
  highlightRect.style[styleKey as any] = value;
});

// 8. 생성된 하이라이트 박스를 SVG에 추가 (화면 상 마지막 요소로)
svg.appendChild(highlightRect);

// ★★★ 좌표 계산 및 박스 생성 끝 ★★★

**// --- ▼▼▼ 여기가 박스를 만드는 핵심 부분 ▼▼▼ ---

// 1. <rect> 요소 생성 (SVG 네임스페이스 사용)
const highlightRect = document.createElementNS(SVG_NAMESPACE, 'rect');

// 2. 식별용 ID 설정
highlightRect.setAttribute('id', HIGHLIGHT_RECT_ID);

// 3. 계산된 좌표와 크기로 박스의 위치/크기 속성 설정
highlightRect.setAttribute('x', `${rectX}`);
highlightRect.setAttribute('y', `${rectY}`);
highlightRect.setAttribute('width', `${rectWidth}`);
highlightRect.setAttribute('height', `${rectHeight}`);

// 4. 미리 정의된 스타일 적용 (색상, 투명도, 테두리 등)
Object.entries(HIGHLIGHT_STYLE).forEach(([key, value]) => {
  const styleKey = key.replace(/([A-Z])/g, '-$1').toLowerCase();
  highlightRect.style[styleKey as any] = value;
});

// 5. 생성 및 설정 완료된 박스를 실제 SVG DOM에 추가 (화면에 보이게 함)
svgRef.current.appendChild(highlightRect);

// --- ▲▲▲ 여기가 박스를 만드는 핵심 부분 ▲▲▲ ---

지금부터 바꿀 부분이 원래 저곳에 적용되는 스타일이다.

const HIGHLIGHT_STYLE = {
  fill: 'rgba(0, 100, 255, 0.2)',
  stroke: 'blue',
  strokeWidth: '0',
  pointerEvents: 'none'
};

스타일 적용의 복잡성

결국 구현으로 해결해야하는 부분이 레이어 2개를 겹쳐서 2개의 효과를 내야하는 부분이다.

fill 자체의 한계로 그라데이션이 격자로 보이니 각각 효과를 준 레이어 2개를 합치는 방식을 택했다.

동적으로 크기가 변하는 박스를 하나 만들고 거기에 그라데이션 효과를 준다음

path 부분에 별 반짝임 효과를 부여했다.

추가적으로 동적으로 크기가 변하는 박스는 clipPath 기능을 추가로 적용해서 path 모양대로 잘랐다.

결과적으로 box 만들기, 그라데이션 효과주기, path 모양으로 clip하기 + path에 별 효과 주기로 코드가 좀 복잡해졌다.

사실 단색으로 별 효과만 주면 간단했을 것이다.

원본 파일의 polyline을 살리기 위해 기존 path부분과 polyline을 동시에 인식할 수있는 코드로 변경하였다.

쿼리셀렉터 부분.

"use client";

import { useEffect, useRef } from "react";
import { useRouter } from "next/navigation";
import { MapComponentProps } from "@/types";

// ... (REGION_PATHS 정의) ...
const REGION_PATHS: { [key: string]: string } = {
  /* ... 이전과 동일 ... */ 경기도: "gyeonggi",
  경상남도: "gyeongnam",
  충청북도: "chungbuk",
  강원도: "gangwon",
  충청남도: "chungnam",
  경상북도: "gyeongbuk",
  전라남도: "jeonnam",
  울산광역시: "ulsan",
  인천광역시: "incheon",
  광주광역시: "gwangju",
  대전광역시: "daejeon",
  전라북도: "jeonbuk",
  부산광역시: "busan",
  서울시: "seoul",
  제주도: "jeju",
  대구광역시: "daegu",
};
const SVG_NAMESPACE = "http://www.w3.org/2000/svg";
const HIGHLIGHT_RECT_ID = "background-gradient-rect"; // 배경 박스 ID 변경
const DEFAULT_FILL_COLOR = "#FFF9C4"; // 기본 채우기 색상

// 별 애니메이션 스타일 (투명 배경에 흰색 별)
const STAR_STYLE = { fill: "white", opacity: 0.9 };
const STAR_ANIMATE_VALUES = "0.9;0.4;0.1;0.3;0.7;0.9"; // 반짝임 값

type BBoxData = { x: number; y: number; width: number; height: number };

export default function MapComponent({ className }: MapComponentProps) {
  const containerRef = useRef<HTMLDivElement>(null);
  const svgRef = useRef<SVGSVGElement | null>(null);
  const router = useRouter();
  const precalculatedBBoxes = useRef(new Map<SVGGraphicsElement, BBoxData>());
  const eventHandlers = useRef(
    new Map<SVGPathElement, { [key: string]: EventListener }>()
  );

  useEffect(() => {
    let isMounted = true;
    precalculatedBBoxes.current.clear();
    const currentEventHandlers = new Map<
      SVGPathElement,
      { [key: string]: EventListener }
    >();
    eventHandlers.current = currentEventHandlers;

    fetch("/Map_of_South_Korea-blank.svg")
      .then((res) => res.text())
      .then((svgText) => {
        if (!isMounted || !containerRef.current) return;

        containerRef.current.innerHTML = svgText;
        const svg = containerRef.current.querySelector("svg");
        if (!svg) return;
        svgRef.current = svg;

        // --- ★★★ <defs> 정의: 그라데이션과 별 패턴 분리 ★★★ ---
        const defs = document.createElementNS(SVG_NAMESPACE, "defs");

        // 1. 늘어나는 그라데이션 정의 (배경 박스용)
        const gradient = document.createElementNS(
          SVG_NAMESPACE,
          "linearGradient"
        );
        gradient.setAttribute("id", "night-sky-gradient"); // 그라데이션 ID
        gradient.setAttribute("gradientUnits", "objectBoundingBox"); // ★ 중요: 박스 크기에 맞게 늘어남
        gradient.setAttribute("x1", "0");
        gradient.setAttribute("y1", "0");
        gradient.setAttribute("x2", "1");
        gradient.setAttribute("y2", "1");
        const stop1 = document.createElementNS(SVG_NAMESPACE, "stop");
        stop1.setAttribute("offset", "0%");
        stop1.setAttribute("style", "stop-color:#001433; stop-opacity:1");
        const stop2 = document.createElementNS(SVG_NAMESPACE, "stop");
        stop2.setAttribute("offset", "100%");
        stop2.setAttribute("style", "stop-color:#0047AB; stop-opacity:1");
        gradient.appendChild(stop1);
        gradient.appendChild(stop2);
        defs.appendChild(gradient);

        // 2. 별만 있는 패턴 정의 (호버된 경로용)
        const starPattern = document.createElementNS(SVG_NAMESPACE, "pattern");
        starPattern.setAttribute("id", "stars-only-pattern"); // 별 패턴 ID
        starPattern.setAttribute("patternUnits", "userSpaceOnUse"); // ★ 중요: 별 크기 고정
        starPattern.setAttribute("width", "200"); // 패턴 타일 크기
        starPattern.setAttribute("height", "200");
        // 패턴 배경은 투명하게 (아무것도 안 그림)

        // 별 생성 로직 (애니메이션 포함)
        const stars = [
          /* ... 이전과 동일한 별 좌표 ... */ { cx: "18", cy: "32", r: "1.1" },
          { cx: "43", cy: "85", r: "0.9" },
          { cx: "72", cy: "28", r: "1.3" },
          { cx: "117", cy: "55", r: "1.0" },
          { cx: "159", cy: "23", r: "1.2" },
          { cx: "136", cy: "132", r: "0.8" },
          { cx: "32", cy: "152", r: "1.4" },
          { cx: "64", cy: "179", r: "1.1" },
          { cx: "185", cy: "117", r: "0.9" },
          { cx: "96", cy: "67", r: "1.3" },
        ];
        stars.forEach((star) => {
          const starElement = document.createElementNS(SVG_NAMESPACE, "circle");
          starElement.setAttribute("cx", star.cx);
          starElement.setAttribute("cy", star.cy);
          starElement.setAttribute("r", star.r);
          starElement.setAttribute("fill", STAR_STYLE.fill);
          starElement.style.opacity = `${STAR_STYLE.opacity}`; // 초기 투명도

          const animate = document.createElementNS(SVG_NAMESPACE, "animate");
          animate.setAttribute("attributeName", "opacity");
          animate.setAttribute("values", STAR_ANIMATE_VALUES);
          animate.setAttribute("dur", `${1 + Math.random() * 1.5}s`);
          animate.setAttribute("repeatCount", "indefinite");
          starElement.appendChild(animate);
          starPattern.appendChild(starElement); // ★ 패턴에 별만 추가
        });
        defs.appendChild(starPattern); // 별 패턴 defs에 추가

        // 3. 클리핑 경로(<clipPath>) 정의 (배경 박스 잘라내기용)
        const clipPath = document.createElementNS(SVG_NAMESPACE, "clipPath");
        clipPath.setAttribute("id", "hover-clip"); // 고유 ID 설정 (CSS에서 참조)

        // 3-1. 클리핑 경로 내에서 사용할 <use> 요소 생성
        const clipUse = document.createElementNS(SVG_NAMESPACE, "use");
        clipUse.setAttribute("id", "clip-path-use-element"); // 고유 ID 설정 (JS에서 참조)
        // href 속성은 나중에 mouseenter 시 동적으로 설정될 것이므로 여기서는 비워두거나 기본값 설정
        clipUse.setAttribute("href", ""); // 초기값 설정

        // 3-2. 생성된 <use> 요소를 <clipPath> 요소의 자식으로 추가
        clipPath.appendChild(clipUse);

        // 3-3. 완성된 <clipPath>를 위에서 만든 메인 <defs> 요소에 추가
        defs.appendChild(clipPath);

        svg.insertBefore(defs, svg.firstChild); // defs 삽입
        // --- <defs> 정의 끝 ---

        // --- BBox 미리 계산 (이전과 동일) ---
        const screenCTM = svg.getScreenCTM();
        if (!screenCTM) return;
        const inverseScreenCTM = screenCTM.inverse();
        const svgPoint = svg.createSVGPoint();
        const paths = svg.querySelectorAll<SVGPathElement>("polyline, path");

        paths.forEach((path) => {
          // 각 path에 대한 정확한 BBox 계산 및 저장
          const clientRect = path.getBoundingClientRect();
          svgPoint.x = clientRect.left;
          svgPoint.y = clientRect.top;
          const topLeftSVG = svgPoint.matrixTransform(inverseScreenCTM);
          svgPoint.x = clientRect.right;
          svgPoint.y = clientRect.bottom;
          const bottomRightSVG = svgPoint.matrixTransform(inverseScreenCTM);
          const bboxData: BBoxData = {
            /* ... x, y, width, height 계산 ... */ x: topLeftSVG.x,
            y: topLeftSVG.y,
            width: bottomRightSVG.x - topLeftSVG.x,
            height: bottomRightSVG.y - topLeftSVG.y,
          };
          precalculatedBBoxes.current.set(path, bboxData);
        }); // --- BBox 계산 끝 ---

        // --- 각 Path에 이벤트 리스너 설정 ---
        paths.forEach((path) => {
          // 기본 스타일
          path.style.fill = DEFAULT_FILL_COLOR; // 기본 채우기 색상
          path.style.stroke = "#555";
          path.style.strokeWidth = "0.5";
          path.style.transition = "opacity 0.3s ease"; // fill 전환은 제거하거나 조정
          path.style.cursor = "pointer";
          path.style.opacity = "1";

          // --- Mouse Enter 핸들러 (clipPath 적용 버전) ---
          const handleMouseEnter = () => {
            const currentSvg = svgRef.current;
            // 'paths' 컬렉션이 이 스코프에서 필요하므로 다시 가져오거나 상위 스코프에서 접근 가능해야 합니다.
            // 여기서는 핸들러 내에서 다시 가져오는 것으로 가정합니다. (필요시 조정)
            const allPaths =
              currentSvg?.querySelectorAll<SVGGraphicsElement>("path, polyline");
            if (!currentSvg || !allPaths) return; // svg나 경로 없으면 중단

            // 이전 배경 박스 제거
            currentSvg.querySelector(`#${HIGHLIGHT_RECT_ID}`)?.remove();

            // 미리 계산된 BBox 데이터 가져오기
            const bboxData = precalculatedBBoxes.current.get(path);

            if (bboxData) {
              // ★★★ 1. <defs> 안의 <use> 요소 href 업데이트 ★★★
              // <clipPath> 내부의 <use> 요소를 ID로 찾습니다.
              const clipUseElement = currentSvg.querySelector<SVGUseElement>(
                "#clip-path-use-element"
              );
              if (clipUseElement) {
                // 찾은 <use> 요소의 href 속성을 현재 호버된 path의 ID로 설정합니다.
                // (예: path.id가 'gyeonggi'면 '#gyeonggi'로 설정됨)
                clipUseElement.setAttribute("href", "#" + path.id);
              } else {
                // <use> 요소를 찾지 못하면 에러 로그 출력 (문제가 없는지 확인용)
                console.error(
                  "<use id='clip-path-use-element'> 요소를 찾을 수 없습니다!"
                );
                // return; // 에러 시 중단할 수도 있음
              }
              // ★★★ --- ★★★

              // 2. 배경 박스(<rect>) 생성 및 그라데이션 적용 (이전과 동일)
              const bgRect = document.createElementNS(SVG_NAMESPACE, "rect");
              bgRect.setAttribute("id", HIGHLIGHT_RECT_ID);
              bgRect.setAttribute("x", `${bboxData.x}`);
              bgRect.setAttribute("y", `${bboxData.y}`);
              bgRect.setAttribute("width", `${bboxData.width}`);
              bgRect.setAttribute("height", `${bboxData.height}`);
              bgRect.setAttribute("fill", "url(#night-sky-gradient)");
              bgRect.style.pointerEvents = "none";

              // ★★★ 3. 생성된 배경 박스에 clip-path 속성 적용 ★★★
              // 위에서 href를 업데이트한 <clipPath id="hover-clip">을 참조하도록 설정합니다.
              bgRect.setAttribute("clip-path", "url(#hover-clip)");
              // ★★★ --- ★★★

              // 4. 배경 박스를 SVG의 맨 앞에 삽입 (시각적으로 뒤)
              currentSvg.insertBefore(bgRect, currentSvg.firstChild);

              // 5. 호버된 경로(<path>)에 별 패턴 적용 (이전과 동일)
              path.style.fill = "url(#stars-only-pattern)";
              path.style.opacity = "1";

              // 6. 다른 경로들 흐리게 (이전과 동일)
              allPaths.forEach((p) => {
                // 이 핸들러 스코프 내에서 'allPaths' 사용
                if (p !== path) {
                  p.style.opacity = "0.3";
                }
              });
            }
          }; // --- handleMouseEnter 정의 끝 ---

          // --- Mouse Leave 핸들러 ---
          const handleMouseLeave = () => {
            // 1. 배경 박스 제거
            svgRef.current?.querySelector(`#${HIGHLIGHT_RECT_ID}`)?.remove();
            // 2. 모든 경로 스타일 초기화
            paths.forEach((p) => {
              p.style.fill = DEFAULT_FILL_COLOR;
              p.style.opacity = "1";
            });
          };

          // --- Click 이벤트 (오류 수정된 버전) ---
          const handleClick = () => {
            // 1. 클릭된 path 요소의 id 속성 가져오기 (예: 'seoul', 'gyeonggi')
            const clickedId = path.id;

            // 2. REGION_PATHS 객체를 [Key, Value] 배열로 변환
            //    (예: [['경기도', 'gyeonggi'], ['서울시', 'seoul'], ...])
            const regionEntries = Object.entries(REGION_PATHS);

            // 3. 배열에서 Value(regionId)가 clickedId와 일치하는 첫 번째 항목 찾기
            const matchedProvince = regionEntries.find(
              // 각 항목([provinceName, regionId])에 대해 실행되는 함수
              ([provinceName, regionId]) => regionId === clickedId
              //   ^ 각 배열 요소를 [지역명, ID]로 분해   ^ Value(ID)와 클릭된 ID가 같은지 비교
            );

            // 4. 일치하는 항목을 찾았다면 (matchedProvince가 undefined가 아니라면)
            if (matchedProvince) {
              // 5. 찾은 항목([지역명, ID])에서 지역명(Key)만 추출
              const [provinceName] = matchedProvince; // 배열 구조 분해 할당 사용

              // 6. Next.js 라우터를 사용하여 해당 지역 페이지로 이동
              //    (예: /provinces/서울시)
              router.push(`/provinces/${provinceName}`);
            } else {
              // 일치하는 항목이 없을 경우 (디버깅용 로그)
              console.warn(
                `ID '${clickedId}'에 해당하는 지역을 찾을 수 없습니다.`
              );
            }
          };

          // 리스너 등록 및 핸들러 저장
          path.addEventListener("mouseenter", handleMouseEnter);
          path.addEventListener("mouseleave", handleMouseLeave);
          path.addEventListener("click", handleClick);
          currentEventHandlers.set(path, {
            /* ... 핸들러 저장 ... */ mouseenter: handleMouseEnter,
            mouseleave: handleMouseLeave,
            click: handleClick,
          });
        }); // --- paths.forEach 리스너 등록 끝 ---
      })
      .catch((error) => console.error("SVG 로딩 또는 처리 오류:", error));

    // --- Cleanup 함수 ---
    return () => {
      /* ... 리스너 제거 및 Map 클리어 ... */
      isMounted = false;
      svgRef.current?.querySelector(`#${HIGHLIGHT_RECT_ID}`)?.remove();
      if (eventHandlers.current) {
        /* ... 리스너 제거 ... */
        eventHandlers.current.forEach((handlers, path) => {
          Object.entries(handlers).forEach(([eventName, handler]) => {
            path.removeEventListener(eventName, handler);
          });
        });
      }
      svgRef.current = null;
      precalculatedBBoxes.current.clear();
      eventHandlers.current.clear();
    };
  }, [router]);

  // ... (return 문 JSX) ...
  return (
    <div
      ref={containerRef}
      className={className}
      style={{ width: "100%", height: "auto", position: "relative" }}
    />
  );
}

'nextjs > 웹사이트 만들기' 카테고리의 다른 글

로컬 호스트 프론트와 백 서버 동시 실행 설정 (0)	2025.04.16
별의 반짝임 효과 구현하기 (0)	2025.04.15
산정보 보기 웹사이트 만들기(4) - 지도 꾸미기 (0)	2025.04.14
산정보 보기 웹사이트 만들기(3) - 각 산의 상세정보 페이지 만들기 (1)	2025.04.14
산정보 보기 웹사이트 만들기(2) - 지역 이동 링크를 지도 svg에 연결하기 (0)	2025.04.14

현재글산정보 보기 웹사이트 만들기(5) - path의 transform 효과로 박스가 제대로 나타나지 않는 문제 해결

작은기린우리

lamarck009 님의 블로그 입니다.

javascript, flex item order, boxsizing, 텍스트, 요소, Grid, 선택자, CSS, js, 자바스크립트, 속성, Java script, html, 태그, 투명도, flex, 구조, 자바 스크립트, 제트인덱스, 프로그래밍,

Today :
Yesterday :

작은기린우리
